EDAN SE-1515

info

Inden nedenstående gennemføres skal Venas instrumentprogram være installeret og køre på maskinen. Se guide her.

warning

Det er vigtigt at målingen startes nøjagtig på samme måde som angivet under "Udfør måling", da softwaren til EDAN SE-1515 er meget specifik omkring hvordan man starter programmet.

Vena har testet med disse versioner af EDAN SE-1515:

  • SE-1515 PC ECG V2.11
  • SE-1515 PC ECG V2.20

Opsætning af integration​

Lav en mappe der hedder c:\gdt, og lav tre undermapper i denne mappe:

  • pdf
  • SCP
  • FDA-XML

Hvis der er flere instrumenter på den samme maskine, så skal der laves forskellige mapper pr. instrument. F.eks. c:\gdtedan i stedet. Udskift så c:\gdt i resten af denne vejledning med den valgte mappe.

I Venas hjælpeprogram laves opsætningen således:

  • Filmappe: c:\gdt
  • Tool command: cmd /C start "c:\Users\Public\Desktop\SE-1515.lnk" (eller hvor genvejen til programmet ligger - kan findes ved højreklik på genvejen på skrivebordet)
  • Type: EKG EDan
  • Process: (tom)

I EDAN sættes GDT og "File Output Setting" op sådan her:

GDT opsætning: EDAN GDT setup

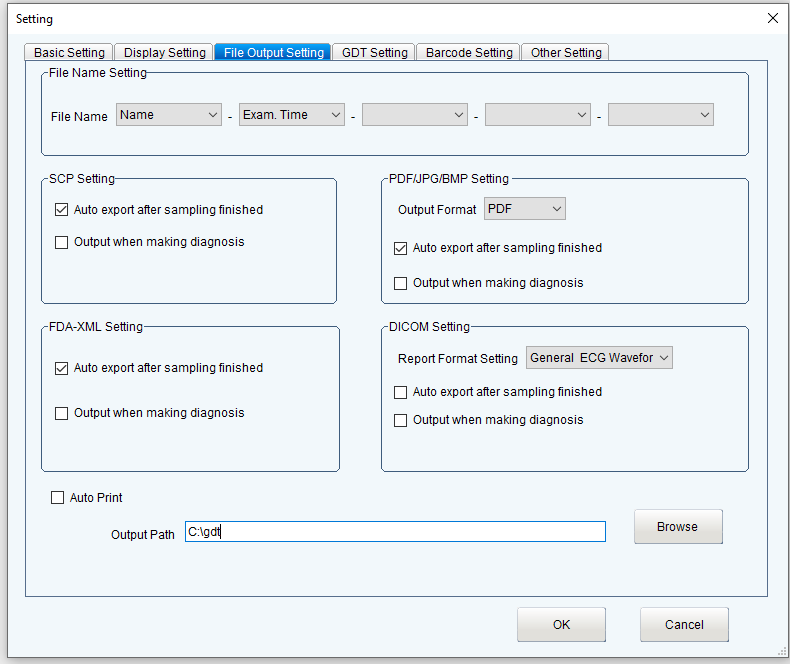

Outputindstillinger: EDAN file output setup

Udfør måling​

For at gennemføre en måling skal du følge nedenstående trin:

  1. Luk hjælpeprogrammet "SE-1515" på computeren.
  2. Gå til patientens laboratoriekort i Vena.
  3. Vælg "Start måling", og vælg dit EKG apperat.
  4. SE-1515 programmet åbner nu på computeren.
  5. Gennemfør målingen.
  6. Luk "SE-1515" programmet helt.

Når programmet lukkes helt eksporteres målingen, og vores instrumentintegration lægger filerne ind i patientens laboratoriekort.
